托輪與支撐結構保障了烘干機的設備穩定

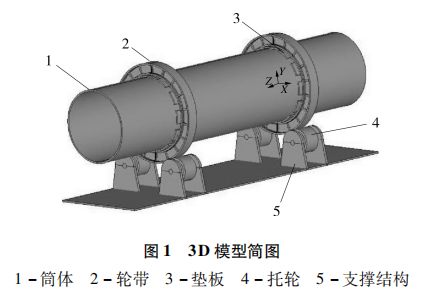

      本文以某款谷物類烘干機為研究對象，烘干機一般包括干燥系統、上料系統、熱風爐系統、出料系統、引風系統、控制系統與安全系統。干燥系統是其最為關鍵的系統，主要組成部件為筒體、輪帶、墊板、托輪和支撐結構，其中筒體、墊板和輪帶都為設備運行過程中主要的受力部件，且易發生失效，而托輪和支撐結構所受為體積力，均布于整個結構系統，一般不會發生應力失效。


      在烘干機運行過程中，谷物的重量都集中在筒體和輪帶上，其上的其他部件質量較輕，可以忽略對結構的影響，主要研究干燥的筒體和輪帶的受力狀態及力學強度分析。該烘干機主要參數：回轉窯斜度為３％，處理能力為２００ｔ／ｈ，筒體轉速為３．５ｒ／ｍｉｎ，主傳動電機功率為２００ｋＷ，轉速為９９０ｒ／ｍｉｎ，處理對象為谷物，表１是回轉式滾筒烘干機運行參數和谷物參數，本文針對的是一般谷物，因此谷物容重取均值為４７０ｇ·Ｌ－１。谷物一般受熱溫度為５０℃，所以熱風的溫度控制為５０．９℃。熱風采用逆流式進入回轉式滾筒式烘干機，與谷物進行熱交換后從右端排出，干燥過的谷物從左端排出。
